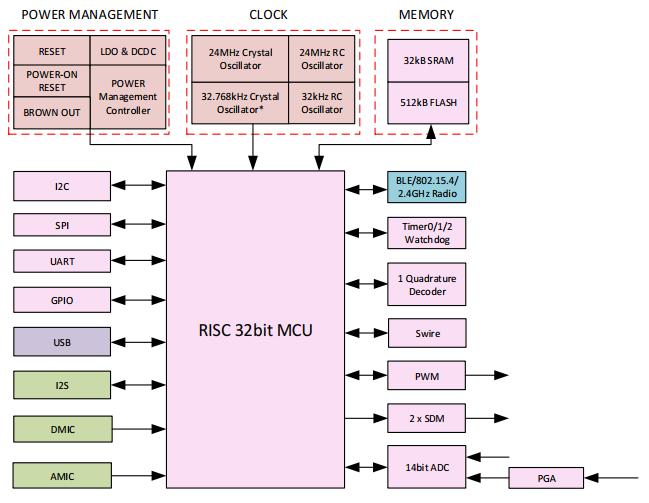

JS-B851采用高性能藍牙BLE芯片專為無線數據傳輸而設計,該芯片是一款高集成度的的藍牙5.0低功耗Soc收發器。芯片集成高性能RF收發器、基帶處理器、Cortex-M0內核以及豐富的外圍設備。
● 完成遵從藍牙BLE(Bluetooth low engery)5.0規范
● 內置PCB射頻天線
● 512KB可編程FLASH, 32KB RAM空間
● 工作電壓范圍1.8~ 3.6V
● 0dB模式下傳輸距離可達20米

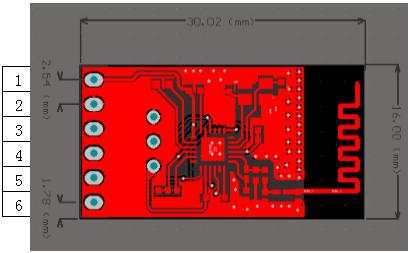

● 模塊尺寸30.00*16.00
智能家居、穿戴設備、智能電子秤、藍牙透傳產品
| | 最小值 | 最大值 |
| 工作溫度 | -40℃ | 85℃ |
| 工作電壓 | 1.8V | 3.6V |
| 工作頻段 | 2400MHz | 2483.5MHz |
| RF功率 | | +10dB |
下面數據是在功率設置在0dB狀態下廣播期間功耗, 測試方法在電源電路中串入10歐電阻，對電阻兩端進行電壓采樣。
| | 廣播模式 |
| RX/TX峰值電流 | 5.3mA/4.8mA |
| 50ms | 164uA |
| 100ms | 223uA |
| 200ms | 108uA |
| 500ms | 48uA |
| 1000ms | 23uA |
| 管腳號 | 名稱 | 功能描述 |
| 1 | VCC | +3.3V電源 |
| 2 | GND | 地 |
| 3 | RX | RX 數據輸出 |
| 4 | TX | TX 數據輸入 |
| 5 | WEKUP | 休眠換醒控制（1：換醒，0：休眠） |
| 6 | IND | 藍牙狀態指示（0：未連接， 1：已連接） |
