JS-B866 采用高性能芯片TSLR8266 專為無線數據傳輸而設計,該芯片是一款高集成度的的藍牙4.0 低功耗Soc收發器。芯片集成高性能RF 收發器、基帶處理器、Cortex-M0內核以及豐富的外圍設備。
● 完成遵從藍牙BLE(Bluetooth low engery)5.0規范
● 內置PCB射頻天線
● 512KB可編程FLASH, 32KB RAM空間
● 工作電壓范圍2.7~ 3.6V
● 0dB模式下傳輸距離可達20米

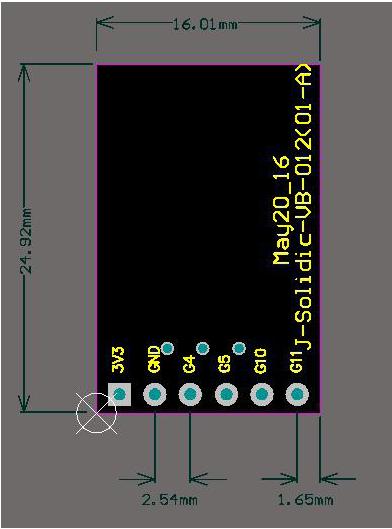

● 模塊尺寸30.60*15.61mm
智能家居、穿戴設備、智能電子秤、藍牙透傳產品
| | 最小值 | 最大值 |
| 工作溫度 | -40℃ | 85℃ |
| 工作電壓 | 2.7V | 3.6V |
| 工作頻段 | 2400MHz | 2483.5MHz |
| RF功率 | | +7dB |
下面數據是在功率設置在0dB狀態下廣播期間功耗, 測試方法在電源電路中串入10歐電阻，對電阻兩端進行電壓采樣。
| | 廣播模式 |
| RX/TX峰值電流 | 13mA/13mA |
| 30ms | 164uA |
| 40ms | 123uA |
| 100ms | 67uA |
| 400ms | 27uA |
| 1000ms | 19uA |
| 管腳標號 | 名稱 | 功能描述 |
| 3V3 | VCC | +3.3V電源 |
| GND | GND | 地 |
| G4 | RX | RX 數據輸出 |
| G5 | TX | TX 數據輸入 |
| G10 | WEKUP | 休眠換醒控制（1：換醒，0：休眠） |
| G11 | IND | 藍牙狀態指示（0：未連接， 1：已連接） |
