電子血壓計原理是采用示波法。血壓通常是由收縮壓力(最高壓力)和舒張壓力(最低血壓)如120/80mmHg來表示. 血壓計是由氣泵、臂（腕）帶及壓力感應器等部件組成。測量部位是上臂或腕部的動脈壓力。
工作原理：由氣泵將臂（腕）帶加壓至足以切斷動脈血流，然后緩緩放氣。當臂（腕）帶的的壓力與心臟收縮壓力相等時，血液將通過臂（腕）帶，此時便能聽到血液流過的聲響。當血液流通那一瞬間的壓力值,稱之為收縮壓力（最高血壓）；繼續放氣，直至聽不到血液流過的聲響，這是因?yàn)檠嚎梢栽趧?dòng)脈血管中自由流過。當聲音消失的那一瞬間的壓力稱之為舒張壓力（最低血壓）。將其最高血壓值與最低血壓值記錄下來，用120/80mmHg方式表示。
我司研發的SDI5229TS芯片內置3通道24位Sigma-Delta高精度低電壓24位ADC、4COM*20SEG液晶驅動、30K 字節 Flash、768 字節RAM等外設，能夠滿足額血壓計方案的數據采集、數據存儲以及數據顯示的要求。
壓力傳感器：MPS20N系列表壓傳感器
參考電路：

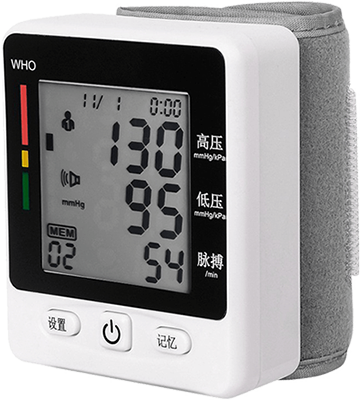

實物圖：
電氣參數：
|
參數 |
典型值 |
|
恒壓供電 |
5V |
|
恒流供電 |
1mA |
|
量程 |
40KPa |
|
橋臂電阻 |
5kΩ |
|
零點輸出范圍 |
0mV |
|
滿量程輸出范圍20KPa |
50mV |
|
零點輸出溫度系數 |
0.5%FS/℃ |
● 測量范圍：0mmHg-290mmHg
● 測量分度：1mmHg
● 測量精度：靜態壓力±3mmHg,脈搏5%
● 2用戶32組測量記錄存儲
● 電量顯示功能
● 語音播報功能
● 高壓報警功能
● 液晶+背光顯示
● 無操作自動關機功能
● 按鍵開機/測量
